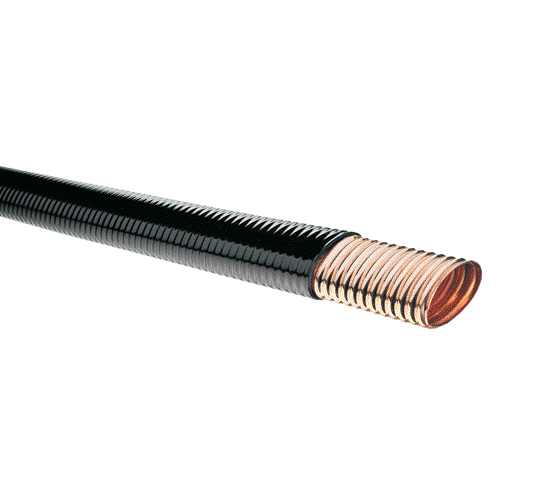

| Материал изготовления |
| Внешняя оболочка | полиэтилен |
| Прводник | гофрированная медь |
| Цвет оболочки | чёрный |
| |
| Размеры |
| Диаметр по оболочке (E плоскость) | 43.60 мм | 1.72 in |
| Диаметр по оболочке (H плоскость) | 25.40 мм | 1.00 in |
| |
| Электрические данные |
| Рабочие частоты | 7,125 – 8,5 ГГц |
| Отсечка по нижней частоте | 4.720 ГГц |
| Групповая задержка | 128 нс/100 ft @ 7.800 GHz
419 нс/100 м @ 7.800 GHz |
| |
| Условия окуржающей среды |
| Температура монтажа | -40 °C – +60 °C (-40 °F – +140 °F) |
| Рабочая темература | -55 °C – +85 °C (-67 °F – +185 °F) |
| Температура хранения | -70 °C – +85 °C (-94 °F – +185 °F) |
| |
| Общие данные |
| Торговая марка | HELIAX® |
| |
| Механические данные |
| Максимальное скручивание | 3.00 °/м | 1.00 °/ft |
| Минимальный радиус изгиба, многократные витки (E плоскость) | 230.00 мм | 9.00 in |
| Минимальный радиус изгиба, многократные витки (Н плоскость) | 635.00 мм | 25.00 in |
| Минимальный радиус изгиба, однократный виток (E плоскость) | 180.00 мм | 7.00 in |
| Минимальный радиус изгиба, однократный виток (Н плоскость) | 510.00 мм | 20.00 in |
| |
| Стандартные условия |
| Темература при средней мощности | 42 °C | 76 °F |
| |
| КСВН |
| Прим | КСВН указан для отрезка 91 м с предустановленными фланцами в заводских условиях. |
| |
| Размеры |
| Объёмность | 585.0 L/km | 6.3 ft³/kft |
| Удельный вес | 0.67 kg/m | 0.45 lb/ft |
| |
| Стандартные Условия |
| Затухание, температура окружающей среды | 24 °C | 75 °F |
| Средняя мощность, температура окружающей среды | 40 °C | 104 °F |
Возвратные потери
| Диапазон частот | КСВН | Возвратные потери (дБ) |
| 7.125–8.5ГГц | 1.15 | 23.10 |
|
|
