| Общие данные |
| Входной фланец | |
| Упакова | Стандартная упаковка |
| Цвет кожуха | |
| Материал кожуха | |
| Конструкция рефлектора | |
| Цвет антенны | Белый |

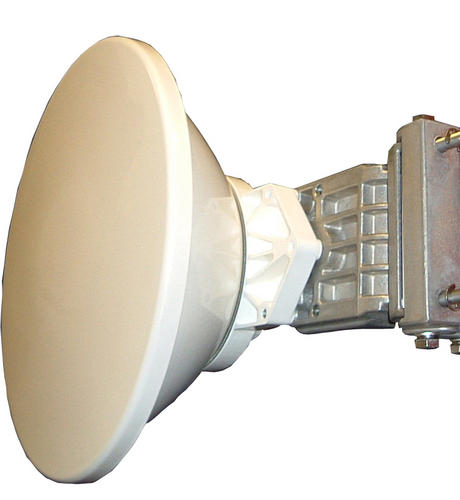

| Тип антенны | VHLP - ValuLine® Высоко-производительная низкопрофильная однополяризационная |
| Номинальный диаметр | 0,6 м | 2 фт |
| Логотип на кожухе | Нет |
| |
| Электрические данные |
| Соответствие | ГОСТ |
| Соотношение сигнала фронт - тыл | 57 дБ |
| Рабочие частоты | 7,125– 8,500ГГц |
| Номер диаграммы излучения | 7075A |
| |
| Механические данные |
| Тонкая настройка по азимуту | ±10° |
| Тонкая настройка по вертикали | ±25° |
| Диаметр трубостойки | 48мм–115 мм | 1.9 in - 4.5 in |
| Боковый подпорки (основные) | 0 |
| Боковые подпорки (дополнительный) | 0 |
| |
| Гололед |
| Вес антенны с 12мм наледью | 25 кг | 54lb |
| | | |
| |
| Габариты Антенны И Информация По Установке |
| |
|
| |
| |
| |
| Габариты В Упаковке |
| высота | |
| длина | |
| масса брутто, антенна в упаковке | |
| объём | |
| |
| Допустимая Сила И Скорость Ветра |
| |
|
| |
| Боковая сила | 496 N | 112lbf |
| Крутящий момент | 382N•m |
| Осевая сила | 1066N | 240lbf |
| Рост сосулек без наледи | 125 мм | 5in |
| ширина | |
| |
| |
| Механические Характеристики |
| Максимально допустимая скорость ветра | 250 км/ч | 155 mph |
| Масса нетто | 14 кг | 31lb |
| Рабочая скорость ветра | 110 км/ч | 68 mph |
| |
| Общие Характеристики |
| Поляризация | Одинарная |
| |
| Электрические Характеристики |
| Коэффициент усиления, в высокочастотном диапазоне | 31.9 дБи |
| Коэффициент усиления, в низкочастотном диапазоне | 29.5 дБи |
| Коэффициент усиления, в среднечастотном диапазоне | 30.7 дБи |
| кроссполяризационная изберательность | 32 дБ |
| КСВН | 1.30 |
| Возвратные потери | 17.7 дБ |
| ширина диаграммы направленности в вертикальной плоскости | 4.7 ° |
| ширина диаграммы направленности в горизонтальной плоскости | 4.7 ° |
