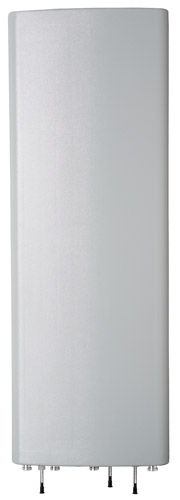

TBXLHB-6565A-VTM

Электрические характеристики

Диапазон рабочих частот, MГц	824–896	870–960	1710–1880	1850–1990	1920–2180
Ширина луча горизонтальная (град.)	72	68	66	65	63
Коэффициент усиления (дБд)	12.5	12.6	14.7	14.7	14.9
Коэффициент усиления (дБи)	14.6	14.7	16.8	16.8	17.0
Ширина луча вертикальная (град.)	15.3	14.4	7.5	6.8	6.4
Наклон луча (град.)	0–15	0–15	0–8	0–8	0–8
Подавление верхнего бокового лепестка (типовое значение) (дБ)	15	15	15	15	15
Коэффициент обратного излучения при 180° (дБ)	26	26	32	36	36
Коэффициент развязки (дБ)	25	30	30	30	30
КСВН	1.5:1 \| 14.0	1.5:1 \| 14.0	1.5:1 \| 14.0	1.5:1 \| 14.0	1.5:1 \| 14.0
Уровень интермодуляционных искажений 3-го порядка при мощности сигнала 2 х 20 Вт (дБс)	-150	-150	-150	-150	-150
Максимальная мощность на входе (Вт)	300	300	250	250	250
Поляризация	±45°	±45°	±45°	±45°	±45°
Полное сопротивление (Ом)	50	50	50	50	50
Молниезащита	постоянный ток заземление	постоянный ток заземление	постоянный ток заземление	постоянный ток заземление	постоянный ток заземление


Механические Характеристики
Цвет	Светло-серый
Количество разъемов	6
Максимальная ветровая нагрузка @ сила при скорости	724.0 N @ 150 km/h 162.8 lbf @ 150 km/h
Максимальная скорость ветра	241.4 km/h \| 150.0 mph
Расположение разъема	Низ
Тип разъема	7-16 DIN, гнездовой

Информация о системе дистанционной регулировки угла наклона (RET)
Модель с предустановленным AISG 1.1 актуатором	TBXLHB-6565A-R2M
Модель с предустановленным AISG 2.0 актуатором	TBXLHB-6565A-A3M

Информация о системе дистанционной регулировки угла наклона (RET)
Система RET	Teletilt®

Размеры
Глубина	158.0 мм \| 6.2 in
Длина	1323.0 мм \| 52.1 in
Ширина	466.0 мм \| 18.3 in
Вес	18.6 кг \| 40.9 lb
